ONA NX 模块化系列电火花成形加工机床















超过40种不同型号的大型电火花成形机床:

  • 采用模块化设计的ONA NX系列模块能组合出极其丰富的系列型谱,每个客户能非常灵活的按自己的实际需求来配置自己的机床.
  • 此系列模块应用驱动轴预装技术来最大限度的减少整机的组装时间.
  • 每个客户能以标准机型的价格及交货期来定制自己的机床.

丰富的X-Y-Z行程配置组合:

  • X travel: X 行程1500, 2000 or 3000 mm
  • Y travel: Y 行程750, 1000 or 1500 mm
  • Z travel: Z 行程650, 800 or 1000 mm

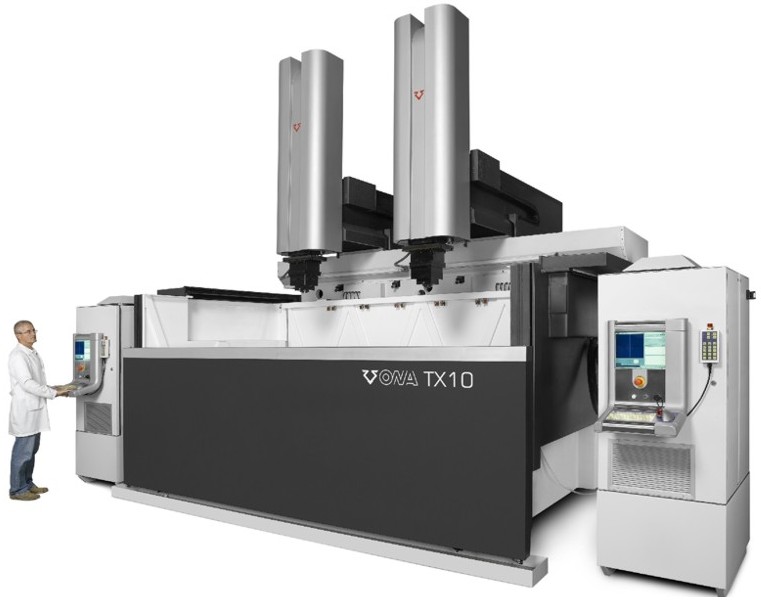

单头或双头:

  • 单头或双头均有单独的CNC及脉冲电源控制。这样可以在同一个大型工件上同步进行不同型腔的加工
  • 机床的床身由微晶球墨铸铁铸成,据极好的刚度和结构稳定性.
  • 落地式床身允许承载重达20,000Kg的工件.

技术规格参数

NX 模块化系列
NX7
NX8
NX10
X-轴行程(mm)
1500
2000
3000
Y-轴行程(mm)
750 / 1000
750 / 1000
1000 / 1500
Z-轴行程(mm)
650 / 800
650 / 800
800 / 1000
机头到台面距离(mm)
970 / 1170
970 / 1170
1170 / 1450
工作液箱内部尺寸*
(mm)
2300
2800
4000
(mm)
1300
1300
1500
(mm)
700
700
1000
工作台面尺寸 * (mm)
1700 x 1000
2200 x 1000
3200 x 1600
工作台承载 (Kg)
10000
15000
20000
工作液箱开门方式
升降式
升降式
升降式
电极最大重量 (Kg)
200
200
200
最大放电密度 平均值/峰值(安培)
60 / 100
60 / 100
60 / 100
