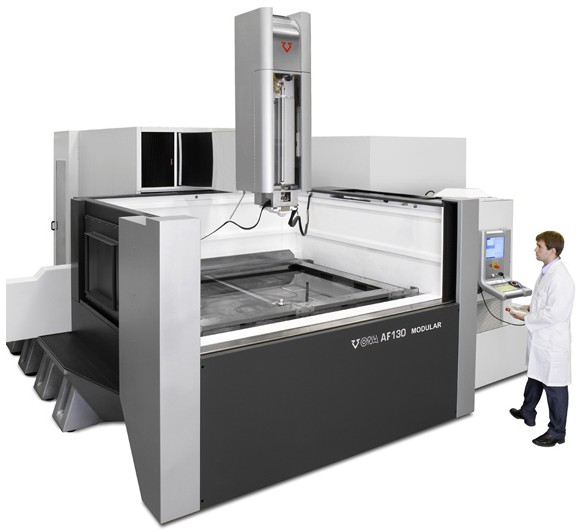

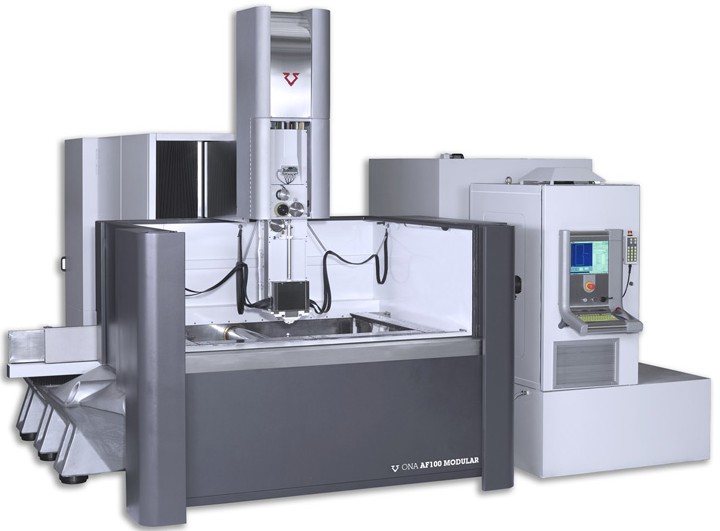

| ONA AF 模块化系列电火花线切割加工机床 |
|
 |
|

超过29种不同型号的大型电火花线切割机床
-
采用模块化设计的ONA AF系列模块能组合出极其丰富的系列型谱，每个客户能非常灵活的按自己的实际需求来配置自己的机床
-
此系列模块应用驱动轴预装技术来最大限度的减少整机的组装时间.
-
每个客户能以标准机型的价格及交货期来定制自己的机床.
丰富的X-Y-Z行程配置组合
-
X travel X 行程: 800, 1000, 1500 or 2000 mm
-
Y travel Y 行程: 600, 800, 1000 or 1300 mm
-
Z travel Z 行程: 500, 600 or 700 mm
高刚度的机械结构
-
机床的床身由微晶球墨铸铁铸成，据极好的刚度和结构稳定性.
-
落地式床身.
-
允许承载重达10，000Kg的工件.
生产效率最大化
新的ONA AF 模块化系列机床以其高切割速度(450 mm2/minute 线径 0.33 mm 和 370 mm2/minute 线径 0.30 mm) 以及低维护成本而著称，其秘密武器是欧纳的环保型免维护过滤系统ONA Aqua Prima， 一个完全不需要更换滤芯的系统。.
表面完整性100%保护
ONA AF 配置 Easycut 脉冲电源，该脉冲电源能100%的达到反电解电加工效果，在不影响加工速度的同时使表面完整性100%得到保护（最佳表面粗糙度：0.2 µm Ra – 6 VDI).
6 轴控制 CNC
AF 系列机床配备最新一代CNC， ONA – W64， 能6轴控制，5轴联动（B,X,Y,U,V），同时还能进行附件会转轴的控制.
技术规格参数
|
AF模块化系列
|
AF60
|
AF80
|
AF100
|
AF130
|
|
X-轴行程)(mm)
|
800
|
1000
|
1500
|
2000
|
|
Y-轴行程)(mm
|
600
|
600 / 800 / 1000
|
1000 / 1300
|
1000 / 1300
|
|
Z-轴行程)(mm)
|
500 / 600 / 700
|
500 / 600 / 700
|
600 / 700
|
600 / 700
|
|
工作液箱内部尺寸 *
|
长 (mm)
|
1300
|
1500
|
1950
|
2500
|
|
宽 (mm)
|
1040
|
1040
|
1600
|
1600
|
|
高 (mm)
|
500
|
500
|
600
|
600
|
|
工作台允许承载(Kg)
|
5000
|
5000
|
10000
|
10000
|
|
U-V 行程 (mm)
|
500 x 500
|
500 x 500
|
500 x 500
|
500 x 500
|
|
Maximum taper angle (º)
|
± 30º / 400 mm
|
± 30º / 400 mm
|
± 30º / 400 mm
|
± 30º / 400 mm
|
|
线径 (mm)
|
0.20 - 0.33
|
0.20 - 0.30
|
0.20 - 0.30
|
0.20 - 0.30
|
* Ask details for the different possible configurations. The indicated data correspond to the smaller machine configuration of each model.
其他参数:
|
火花专家系统
|
标准配置
|
|
“自动策略”(不再单一依赖 G-code编程)
|
标准配置
|
|
CAD/CAM软件ESPRIT GOLD
|
选配部件
|
|
专利产品矿物质过滤系统（免维护）
|
选配部件
|
|
可编程“Z”轴定位
|
标准配置
|
|
全自动穿丝(AWT)及再穿丝机构
|
标准配置
|
|
升降门
|
标准配置
|
|
切线器
|
标准配置
|
|
手控器
|
标准配置
|
|
|
|
|
|
|
|
|
