| ONA NX 标准化系列电火花成形加工机床 |
|
 |
|

技术规格
-
所有的机床均设计成具备与各种自动化设施互联的能力
-
落地式床身结构设计使得X 及Y轴的行程可按需加大的同时允许较大的承载能力和稳定性。
-
高速脉冲技术产生如下与众不同的效果：
-
有效缩短极端困难条件下的加工时间.
-
有效提高大面积放电的均匀性VDI 20 - Ra 1.00 µm on 225 cm² - 35 in 2 ).
-
有效提高深槽放电的表面质量及形状精度(VDI 20 - Ra 1.00 µm，100 mm – 4 inches 范围).
-
CNC配置了火花专家系统来确保即是在无人值机时100%的保证加工质量(with surface finish to VDI =0 - Ra 0.10 µm).
-
新的SAAC系统能使即便是很复杂的电极仍然能将脉冲电源的放电加工效能发挥到极致，特别适用于端部细小面积的组合放电
-
6轴联动控制CNC (X, Y, Z, C, A, B)。ONA – S64 带有A-SPACE（空间放电功能），可以对任何方向进行可编程放电加工（球形，锥形加工及平动加工，矢量加工等）.
-
可观的成本节省。NX系列可配置完全自动化的过滤系统，可保证10，000工作小时的连续操作而免维护，同时达到极佳的过滤效果(1 µm)。
技术规格
|
NX标准型
|
NX3 / NX3F
|
NX3C
|

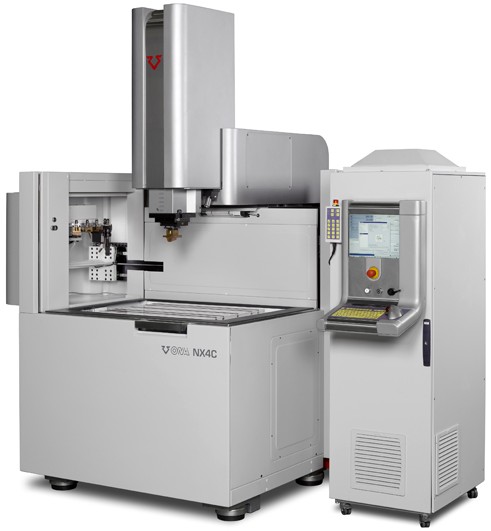

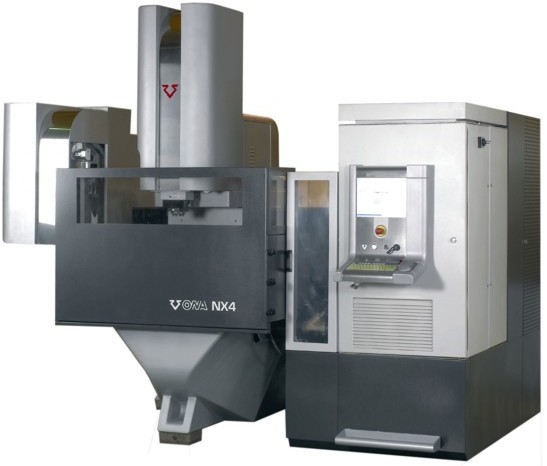

NX4 / NX4C
|
NX6
|
|
X-轴行程(mm)
|
400
|
400
|
600
|
1000
|
|
Y-轴行程(mm)
|
300
|
300
|
400
|
600
|
|
Z-轴行程(mm)
|
300
|
300
|
400
|
500
|
|
机头到台面距离（mm）
|
450
|
450
|
680
|
800
|
|
工作液箱内部尺寸
|
长(mm)
|
900 / 800
|
910
|
1200 / 1100
|
1700
|
|
宽(mm)
|
600 / 500
|
610
|
770
|
1000
|
|
高(mm)
|
300 / 380
|
350
|
450
|
600
|
|
工作台尺寸
|
600 x 400
|
600 x 500
|
800 x 600
|
1200 x 800
|
|
工作台承载(Kg)
|
750
|
750
|
1500
|
4000
|
|
工作液箱开门方式
|
前开式
|
升降式
|
* / 升降式
|
升降式
|
|
电极最大重量 (Kg)
|
100 / 50
|
100
|
200
|
200
|
|
峰值电流 (Amp)
|
60 / 100
|
60 / 100
|
60 / 100
|
60 / 100
|
其他参数:
|
超细镜面加工脉冲电源单元（表面粗糙度达VDI=0）
|
标准配置
|
|
超长寿命过滤系统（至少10，000工作小时）
|
标准配置
|
|
全自动过滤单元
|
标准配置
|
|
火花专家系统
|
标准配置
|
|
轮廓及螺旋加工能力
|
附件C 轴，选择部件
|
|
直线型电极自动交换系统，从6 个刀位到40个刀位
|
选择部件
|
|
第四轴联动功能
|
选择部件
|
|
远程控制功能
|
标准配置
|
|
电流密度120安培的脉冲电源（峰值达200安培）
|
选择部件
|
|
电流密度240安培的脉冲电源（峰值达400安培）
|
选择部件
|
|
|
|
|
|
|
|
|
